PANDUIT 高压(电动汽车)电缆夹

概述

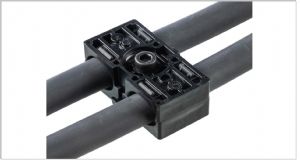

      高压电动汽车电缆夹是专门为重型电动汽车量身定制的,可高效管理和固定高压电池电缆。坚固的外壳由高温玻璃填充尼龙制成,具有橡胶可压缩插件,可保护脆弱的外层绝缘层免受潜在损坏,这是使用其他紧固方法时常见的问题。夹具设计成对连接,为电缆敷设提供可靠的外壳,确保了当线束经过不同的生产阶段时,夹具部件保持连接,并可以方便地调整到其最终位置,以确保安全放置。除了在安装过程中易于使用外,这些夹具还为未来的维护提供了便利。由于它们的推入式释放闩锁,它们可以毫不费力地释放。


Part Number






Description



Diameter Range

In. (mm)


Reference Cable Size

AWG (mm)


Cable Spacing

(center to center)

In. (mm)

Bolt

Size


HV15CC1-C376
High Voltage Cable Clamp 15-11,
One Position, Blue-colored housing
0.43”-0.59”
(11-15)
4-2 AWG
(25-40)
N/A
1/4”
M6
HV15CC2-C376
High Voltage Cable Clamp 15-11,
Two Position, Blue-colored housing
1.1”
(28)
HV19CC1-C370
High Voltage Cable Clamp 19-15,
One Position, Black-colored housing
0.59”-0.75”
(15-19)
1-2/0 AWG
(50-70)
N/A
HV19CC2-C370
High Voltage Cable Clamp 19-15,
Two Position, Black-colored housing
1.2”
(30)
HV23CC1-C378
High Voltage Cable Clamp 23-19,
One Position, Grey-colored housing
0.75”-0.91”
(19-23)
3/0-4/0 AWG
(85-120)
N/A
HV23CC2-C378
High Voltage Cable Clamp 23-19,
Two Position, Grey-colored housing
1.3”
(34)
Notes: (1) These cable sizes are based on Thin Wall Shielded HV Battery Cable which utilizes additional outside layer of insulation for a larger finished overall diameter. When choosing the best fit for other cable types defer to the (Diameter Range) column within this table.
